Khai báo sàn deck trong ETABS đúng chuẩn kỹ thuật và tối ưu thiết kế kết cấu
Việc khai báo sàn deck trong ETABS là một bước cực kỳ quan trọng trong quy trình thiết kế kết cấu nhà thép tiền chế hoặc nhà cao tầng sử dụng sàn liên hợp. Nếu bạn đang phân vân về cách khai báo loại sàn đặc biệt này trong phần mềm ETABS, bài viết sau sẽ giúp bạn hiểu rõ từ nguyên lý đến thao tác thực hiện.
Kéo xuống dưới cùng để tải bảng giá sàn deck mới nhất và tải Sàn Decking Profile.
Khai báo sàn deck trong ETABS là gì?
Trong phần mềm ETABS, việc khai báo sàn deck là bước mô phỏng loại sàn tôn định hình có liên kết với bê tông – hay còn gọi là sàn liên hợp thép – bê tông. Việc khai báo đúng giúp phần mềm hiểu và tính đúng độ cứng, tải trọng và ứng xử của bản sàn.
Khi nào cần khai báo sàn deck trong ETABS?
Khi thiết kế các công trình có sử dụng sàn liên hợp như nhà thép tiền chế, nhà xưởng cao tầng, nhà văn phòng kết cấu thép hoặc công trình dân dụng sử dụng sàn deck H50W930, sàn deck H75W900, bạn bắt buộc phải khai báo đúng đặc tính vật liệu và mặt cắt.
Lợi ích của việc khai báo đúng sàn deck trong ETABS
- Cho ra kết quả nội lực chính xác
- Tránh lãng phí vật tư do thiết kế dư
- Đảm bảo độ cứng, dao động sàn đúng thực tế
- Góp phần tiết kiệm chi phí xây dựng
Cách khai báo sàn deck trong ETABS từng bước
Bước 1: Khai báo vật liệu
Vào Define → Material Properties → Khai báo “Concrete” và “Steel” theo thông số tiêu chuẩn Việt Nam hoặc tiêu chuẩn dự án.
Bước 2: Khai báo section dạng deck
Chọn Define → Slab Sections → Add New Slab → chọn Type: *Deck*. Sau đó nhập các thông số:
- Deck Depth: Chiều cao tôn
- Slab Depth: Chiều cao tổng của sàn (bao gồm lớp bê tông)
- Rib Spacing: Khoảng cách gân tôn (thường là bước sóng)
- Slab Material: Chọn vật liệu “Concrete” đã tạo
- Use for: chọn cả “Slab” và “Membrane” nếu cần phân tích dao động
Bước 3: Gán mặt sàn và chạy mô hình
Tiếp theo, bạn cần vẽ mặt sàn, gán section deck đã tạo, chạy phân tích và kiểm tra kết quả nội lực, biến dạng, chuyển vị sàn để hiệu chỉnh nếu cần.
Các lưu ý khi mô hình sàn deck trong ETABS
- Không chọn loại sàn “Shell” nếu muốn mô hình đúng kiểu deck
- Cần cân nhắc gán tải trọng bổ sung như: lớp láng, tường nhẹ, trần

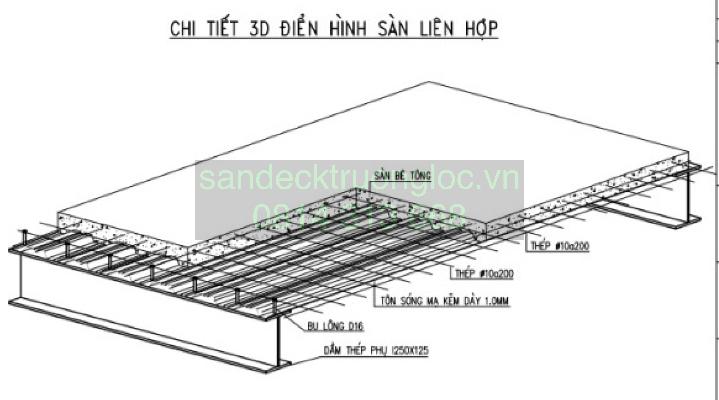

- Nên có bản vẽ mặt cắt sàn deck H50W1000 để điền thông số chính xác
Các sản phẩm và dịch vụ của công ty chúng tôi:
- sàn deck h50w1000
- sàn deck h50w930
- sàn deck h75w900
- sàn deck h75w870
- ke bo sàn deck
- đinh hàn sàn deck
- thi công sàn deck trọn gói
- la z
- thanh chống ke
- đinh chống trượt
- đinh chống cắt
- phụ kiện sàn deck
Một số câu hỏi thường gặp về khai báo sàn deck trong ETABS
- Sàn deck có cần khai báo riêng trong ETABS không?
Có, vì mỗi loại sàn có độ cứng và cách tính toán khác nhau. - Có thể dùng loại slab “Shell” để thay thế deck không?
Không nên, vì không mô phỏng đúng cấu tạo sàn deck. - Thông số của sàn deck H50W1000 là gì?
Chiều cao gân H=50mm, bước sóng W=1000mm, thép mạ kẽm dày 0.75–1.2mm. - ETABS có tính toán liên hợp giữa thép và bê tông không?
Không, chỉ mô phỏng sơ bộ. Tính liên hợp cần dùng phần mềm chuyên sâu khác. - Khuyến nghị chiều dày bê tông tối thiểu cho sàn deck?
Tối thiểu 50mm tính từ đỉnh sóng, tổng sàn ~100mm.
