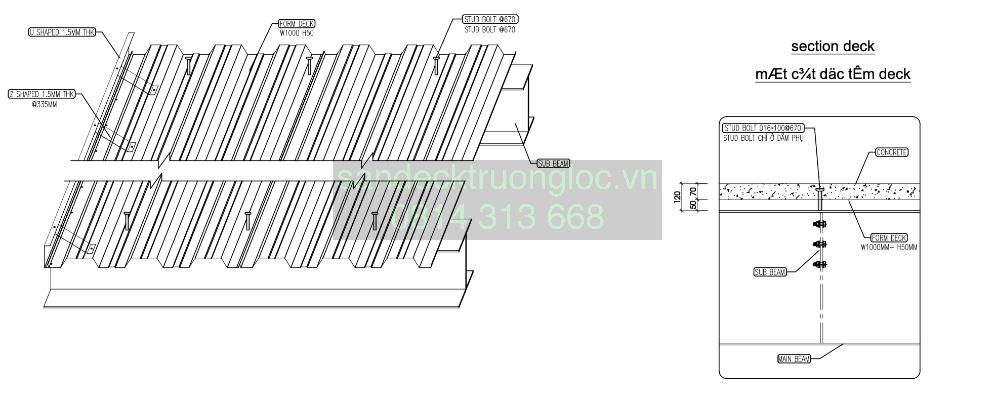

Bản vẽ thiết kế sàn deck chi tiết, đầy đủ thông số kỹ thuật
Bản vẽ thiết kế sàn deck là tài liệu kỹ thuật quan trọng giúp kỹ sư và chủ đầu tư hiểu rõ cấu tạo, thông số và phương pháp thi công hệ thống sàn deck trong công trình. Bài viết dưới đây sẽ cung cấp đầy đủ các nội dung cần biết từ A-Z giúp bạn dễ dàng lập bản vẽ hoặc kiểm tra độ chính xác khi thi công.
Kéo xuống dưới cùng để tải bảng giá sàn deck mới nhất và tải Sàn Decking Profile.
1. Bản vẽ thiết kế sàn deck là gì?
Bản vẽ thiết kế sàn deck là tài liệu kỹ thuật thể hiện hình dạng, kích thước, kết cấu và cách lắp đặt sàn deck h50w1000, sàn deck h75w900, các loại tấm tôn định hình và phụ kiện đi kèm như ke bo sàn deck, đinh chống cắt…
2. Bản vẽ sàn deck dùng để làm gì?
Bản vẽ sàn deck là cơ sở để nhà thầu, kỹ sư bóc tách khối lượng, lập dự toán sàn deck, kiểm tra thiết kế, xác định đúng vị trí đặt đinh hàn sàn deck, bố trí thanh chống ke và các yếu tố kỹ thuật khác trước khi tiến hành thi công sàn deck trọn gói.
3. Thành phần chi tiết của bản vẽ thiết kế sàn deck
3.1. Mặt bằng lắp đặt tấm sàn
Thể hiện cách bố trí các tấm sàn deck h50w930, vị trí ghép nối, hướng chạy của sàn…
3.2. Chi tiết kết cấu liên kết
Gồm đinh hàn, bản mã, đinh chống trượt, khoảng cách các cấu kiện phụ trợ.
3.3. Thuyết minh và bảng thống kê vật tư
Liệt kê đầy đủ các loại phụ kiện sàn deck, định mức và kích thước sử dụng.
4. Cách đọc và hiểu bản vẽ thiết kế sàn deck
Đọc bản vẽ cần nắm rõ mặt cắt hình học, hướng tấm sàn, cách lắp ghép với la z hoặc dầm thép. Hiểu chính xác vị trí thi công sẽ giảm thiểu sai sót trong quá trình lắp đặt.
5. Tiêu chuẩn thiết kế sàn deck theo TCVN
Tất cả bản vẽ cần tuân thủ theo TCVN 2737:1995, quy định tải trọng và độ võng cho phép khi sử dụng hệ thống sàn deck, đặc biệt với các loại như sàn deck h75w870.
6. File bản vẽ sàn deck phổ biến
File DWG AutoCAD, PDF bản vẽ tổng thể và chi tiết là định dạng phổ biến. Có thể tải bản vẽ tại cuối bài viết.
7. Mẫu bản vẽ thiết kế thi công thực tế
Chúng tôi cung cấp hàng trăm bản vẽ thực tế từ các công trình dân dụng và công nghiệp có sử dụng sàn deck.
8. Các sản phẩm và dịch vụ của công ty chúng tôi:
- sàn deck h50w1000
- sàn deck h50w930
- sàn deck h75w900
- sàn deck h75w870
- ke bo sàn deck
- đinh hàn sàn deck
- thi công sàn deck trọn gói
- la z
- thanh chống ke
- đinh chống trượt
- đinh chống cắt
- phụ kiện sàn deck
Một số câu hỏi thường gặp về bản vẽ thiết kế sàn deck
- Bản vẽ sàn deck gồm những gì? – Bao gồm mặt bằng thi công, chi tiết liên kết, thống kê vật tư.
- Có thể dùng chung bản vẽ cho mọi loại sàn deck h75w870 không? – Không, mỗi loại sàn cần bản vẽ riêng phù hợp với hình dáng, chiều cao gân.
- Bản vẽ thiết kế sàn deck có cần nộp cho chủ đầu tư? – Có, bắt buộc khi nghiệm thu và lập hồ sơ quản lý chất lượng.
- Làm sao biết bản vẽ đúng kỹ thuật? – Dựa trên tiêu chuẩn TCVN và xác nhận bởi kỹ sư chuyên môn.
- Có thể tải file bản vẽ mẫu miễn phí không? – Có, chúng tôi cung cấp link tải ở cuối bài viết.
Liên hệ Trường Lộc Steel để được hỗ trợ tối ưu chi phí
Trường Lộc Steel là đơn vị tiên phong đưa giải pháp sàn deck vào thị trường Việt Nam. Với hàng trăm công trình đã thi công và tối ưu chi phí thành công, chúng tôi tự hào giúp chủ đầu tư tiết kiệm hàng trăm triệu đồng nhờ thiết kế hợp lý. Đội ngũ chuyên gia kỹ thuật nhiều năm kinh nghiệm luôn sẵn sàng hỗ trợ miễn phí, tận tâm và chính xác.
