Bản vẽ biện pháp thi công sàn deck

Bản vẽ biện pháp thi công sàn deck chi tiết và chuẩn kỹ thuật

Bản vẽ biện pháp thi công sàn deck là tài liệu quan trọng giúp chủ đầu tư, kỹ sư công trình và nhà thầu hiểu rõ từng bước trong quá trình thi công. Bản vẽ thể hiện chi tiết các cấu kiện, phụ kiện, trình tự lắp đặt nhằm đảm bảo chất lượng, an toàn và tiến độ công trình.

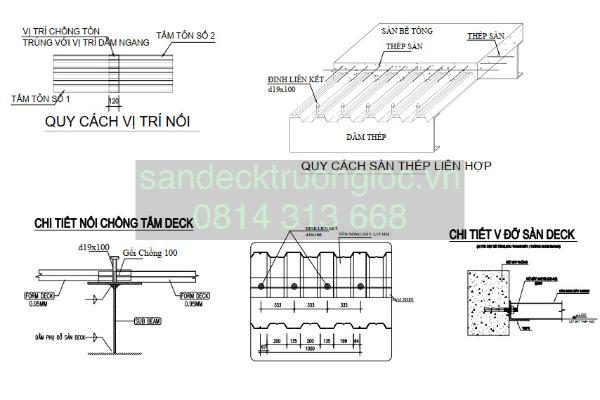

bản vẽ biện pháp thi công sàn deck

hinh 1: Bản vẽ biện pháp thi công sàn deck

Bản vẽ biện pháp thi công sàn deck là gì?

Đây là tài liệu thể hiện hình ảnh, kích thước, vị trí lắp đặt và thứ tự thi công của các thành phần như: sàn deck h50w1000, đinh chống trượt, thanh chống ke... Bản vẽ có thể ở dạng 2D hoặc 3D, sử dụng trong hồ sơ thầu, biện pháp thi công hoặc nghiệm thu công trình.

Tại sao cần bản vẽ biện pháp thi công sàn deck?

Đảm bảo thi công đúng thiết kế và tiêu chuẩn kỹ thuật.
Giảm thiểu sai sót, lãng phí vật tư và nhân công.
Tăng tiến độ thi công, dễ nghiệm thu và bàn giao.
Hỗ trợ lập bảng giá thi công sàn deck chính xác hơn.

Khi nào cần lập bản vẽ biện pháp thi công?

Thông thường, bản vẽ được lập ở giai đoạn chuẩn bị thi công hoặc khi lập hồ sơ mời thầu. Các công trình dân dụng, nhà xưởng, tầng lửng... đều cần biện pháp thi công rõ ràng để đảm bảo tiến độ và chất lượng.

Ai chịu trách nhiệm lập bản vẽ?

Đội ngũ kỹ sư kết cấu hoặc phòng kỹ thuật của nhà thầu chính là người lập bản vẽ. Trong một số trường hợp, đơn vị cung cấp vật tư sàn deck như Trường Lộc Steel có thể hỗ trợ bản vẽ miễn phí nhằm giúp tối ưu vật tư và chi phí.

Biện pháp thi công sàn deck theo từng bước

Bước 1: Chuẩn bị mặt bằng và vật tư

Vệ sinh, định vị tim cột dầm
Vận chuyển vật tư lên tầng bằng cẩu hoặc thang nâng

Bước 2: Trải tấm sàn deck

Sử dụng la z để liên kết tạm và giữ khoảng cách
Đặt các tấm sàn deck h75w900 đúng vị trí thiết kế

Bước 3: Liên kết đinh chống trượt

Dùng máy hàn bắn đinh chống trượt vào dầm thép
Khoảng cách và vị trí theo đúng bản vẽ

Bước 4: Lắp đặt phụ kiện và chống sàn

Lắp ke bo sàn deck, thanh chống ke để gia cố
Kiểm tra độ võng và độ cứng sàn trước khi đổ bê tông

Bước 5: Đổ bê tông sàn

Đảm bảo độ sụt, độ dày đúng thiết kế. Đầm đều bề mặt. Bảo dưỡng sau 12h.

Mẫu bản vẽ biện pháp thi công sàn deck phổ biến

Các bản vẽ thường gồm:

Sơ đồ bố trí tấm sàn deck (trải ngang/dọc)
Mặt bằng vị trí đinh hàn, đinh chống cắt
Mặt cắt chi tiết ke bo, dầm, gối đỡ
Chi tiết phụ kiện: phụ kiện sàn deck
